Ensiklopedia – Simbol Listrik Standar Internasional bukan cuma gambar iseng di skema listrik. Ini adalah bahasa global yang menghubungkan teknisi, insinyur, dan industri di seluruh dunia. Kalau kamu kerja di bidang teknik, otomasi, atau bahkan cuma hobi elektronik, kamu wajib menguasai simbol ini. Salah baca simbol bisa bikin rangkaian gagal total, bahkan berbahaya. Jadi, sekarang saatnya kamu tahu pentingnya memahami dan menggunakan Simbol Listrik Standar Internasional.
Simbol Listrik Standar Internasional yang Wajib Diketahui
Kalau kamu buka buku teknik listrik, kamu akan menemukan banyak simbol dengan bentuk aneh. Tapi semua itu bukan asal gambar. Mereka semua tunduk pada standar internasional seperti IEC dan ANSI.
Simbol-simbol ini membuat komunikasi teknis jadi efisien. Tanpa standar, proyek global nggak akan jalan. Kamu bisa mulai dari yang paling dasar, lalu naik level ke yang kompleks.

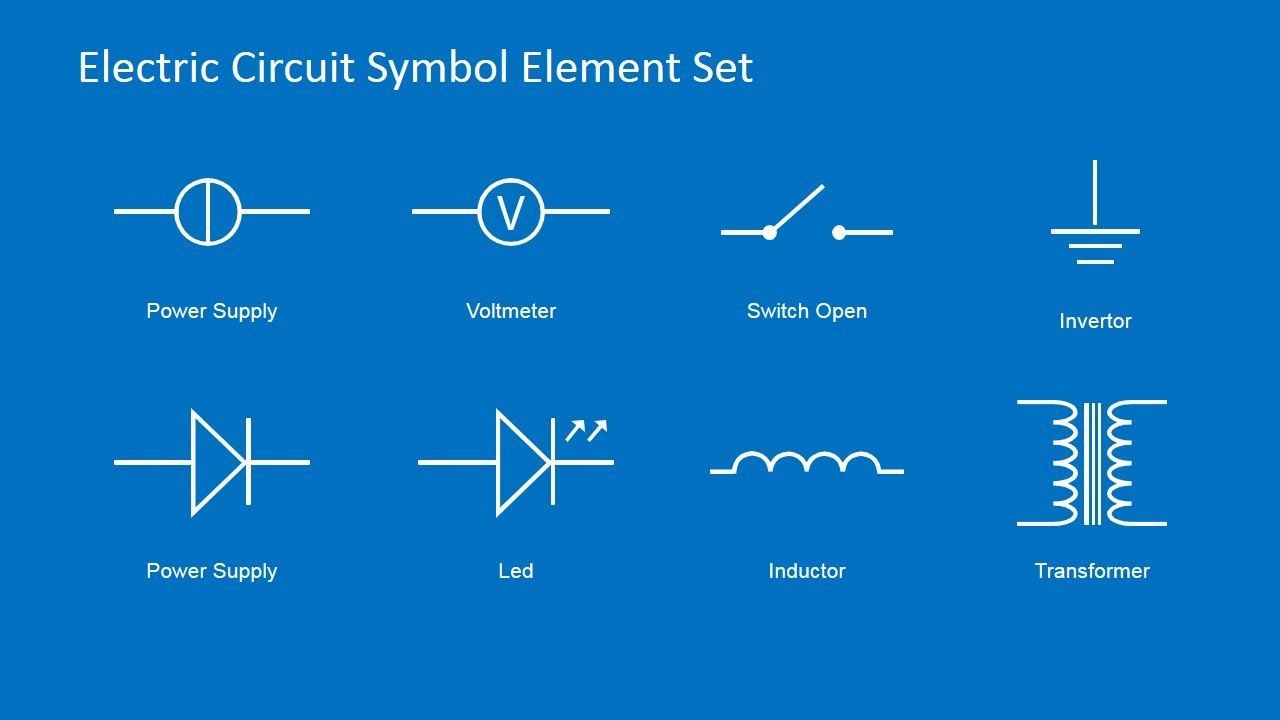

Simbol Dasar dalam Rangkaian Listrik
Simbol Listrik Standar Internasional dasar adalah bagian paling penting dalam skema listrik. Ini jadi pondasi awal yang nggak boleh salah dikenali.
- Resistor, Kapasitor, Induktor
Resistor biasanya digambar sebagai garis zig-zag atau persegi panjang tergantung standar. Kapasitor pakai dua garis sejajar, dan induktor berbentuk lilitan spiral.
Fungsinya untuk mengatur arus dan menyimpan energi listrik secara berbeda. Kamu bakal nemu ini di semua perangkat elektronik. - Sumber Daya: Baterai dan Tegangan AC
Baterai disimbolkan dengan garis panjang dan pendek, mewakili kutub positif dan negatif. Tegangan AC umumnya berupa garis sinusoidal.
Pembedaan simbol ini krusial untuk mengetahui sumber daya mana yang digunakan dalam skema. - Ground, Saklar, dan Koneksi Kabel
Ground punya simbol seperti segitiga bertingkat ke bawah. Saklar bisa berupa dua titik yang terhubung atau tidak terhubung. Koneksi kabel ditunjukkan dengan titik persimpangan atau lengkungan.
Pastikan kamu paham bedanya simbol koneksi dan non-koneksi agar tidak salah jalur.
Ikon Listrik Berdasarkan Standar IEC dan ANSI Untuk Simbol Listrik Standar Internasional
Setiap negara punya kebiasaan dan regulasi berbeda. Tapi secara umum dunia terbagi dua pendekatan utama: IEC dan ANSI.
- Perbedaan Utama antara IEC dan ANSI
IEC (International Electrotechnical Commission) digunakan luas di Eropa dan Asia, sementara ANSI (American National Standards Institute) lebih banyak dipakai di Amerika Utara.
Contohnya, simbol resistor pada IEC berbentuk persegi panjang, tapi di ANSI berbentuk zig-zag. - Kapan Simbol Digunakan dalam Gambar Teknik
Biasanya simbol dipakai di blueprint, PCB layout, panel distribusi, hingga sistem kontrol industri.
Kamu harus mengikuti standar simbol yang berlaku di dokumen itu agar bisa dibaca lintas negara. - Pentingnya Konsistensi dalam Pemakaian Simbol
Kalau satu skema pakai dua jenis standar berbeda, bisa kacau. Jadi kamu harus disiplin memilih salah satu dan menggunakannya secara konsisten.
Kesalahan dalam konsistensi bikin interpretasi data jadi rancu dan berisiko besar dalam pelaksanaan proyek.
Tabel Simbol untuk Perangkat Umum Elektronik
Perangkat elektronik nggak cuma pakai simbol dasar. Banyak Simbol Listrik Standar Internasional tambahan yang digunakan tergantung fungsi alatnya.
- Simbol Lampu, Motor, Relay
Lampu biasanya berupa lingkaran dengan silang atau titik di dalam. Motor pakai huruf “M” dalam lingkaran. Relay simbolnya lebih kompleks dengan kontak dan koil.
Semuanya harus dikenali agar kamu tahu fungsi apa yang terjadi di titik itu. - Penanda Fuse, Terminal, dan Konektor
Fuse dilambangkan seperti huruf S kecil horizontal atau kotak dengan garis diagonal. Terminal bisa berupa titik dengan label. Konektor punya simbol kotak dengan panah atau garis keluar masuk.
Fungsinya penting untuk perlindungan dan sambungan arus. - Representasi Diagram pada Papan Rangkaian
Simbol-simbol ini digunakan di PCB layout dan rangkaian blok. Harus digambar rapi agar tidak tertukar satu sama lain.
Jika kamu bingung, selalu cek referensi visual di datasheet atau panduan desain.
Cara Membaca dan Menggambar Simbol Listrik Internasional
Untuk bisa jadi ahli, kamu bukan cuma harus hafal simbol, tapi juga bisa membacanya dalam konteks nyata. Ini butuh latihan terus-menerus.
Langkah Dasar Membaca Skema Elektronik
- Kenali Jalur Arus Listrik dan Simbolnya
Arus biasanya mengalir dari positif ke negatif. Simbol Listrik Standar Internasional arah panah dan jalur kabel bantu kamu melacaknya.
Jangan sampai salah jalur karena bisa bikin perangkat korslet. - Gunakan Legenda Simbol sebagai Panduan
Biasanya skema menyediakan daftar simbol. Kamu harus baca ini lebih dulu sebelum interpretasi.
Ini seperti kunci kamus yang bikin kamu ngerti isi peta teknis. - Fokus pada Arah dan Jenis Tegangan
DC dan AC punya simbol beda. Arah tegangan juga penting untuk tahu alur kerja komponen.
Satu kesalahan arah bisa bikin alat rusak atau malah nggak nyala.
Panduan Praktis Menggambar Rangkaian
- Gunakan Software Desain seperti AutoCAD Electrical
Banyak tools bantu kamu menggambar dengan akurat dan cepat. AutoCAD Electrical atau EPLAN salah satu yang populer.
Software ini juga punya pustaka simbol internasional yang lengkap. - Tips Menyusun Simbol agar Mudah Dibaca
Letakkan simbol dengan jarak cukup, garis lurus, dan tanpa tumpang tindih.
Gunakan orientasi horizontal agar orang lain mudah memahami. - Gunakan Layer dan Warna untuk Kejelasan
Layer memisahkan jalur AC, DC, dan kontrol. Warna membantu identifikasi cepat.
Ini meningkatkan efisiensi saat debugging atau revisi.
Kesalahan Umum dalam Interpretasi Simbol Listrik Standar Internasional
Banyak orang percaya diri menggambar skema tapi keliru di dasar. Berikut kesalahan yang sering muncul.
- Keliru Membaca Polaritas atau Arah Arus
Baterai dan diode punya polaritas. Salah sambung, rangkaian bisa gagal total.
Kamu harus disiplin baca tanda + dan – di simbol untuk paham Simbol Listrik Standar Internasional. - Simbol Mirip yang Sering Tertukar
Relay dan saklar punya simbol mirip, begitu juga antara kapasitor polar dan non-polar.
Bedanya kecil tapi efeknya besar kalau tertukar. - Tidak Memperhatikan Standar Regional yang Digunakan
Kamu harus tahu proyek ini pakai standar IEC atau ANSI. Jangan asal campur.
Salah standar bisa bikin bingung teknisi dari negara lain.
Kalau kamu ingin proyekmu diakui secara internasional, pastikan kamu sudah memahami dan menerapkan Simbol Listrik Standar Internasional dengan benar. Jangan tunggu sampai proyek gagal atau klien protes baru belajar. Waktunya kamu bertindak sekarang dan kuasai simbol listrik sebagai bahasa teknis global.
